型號

產品說明

HC50

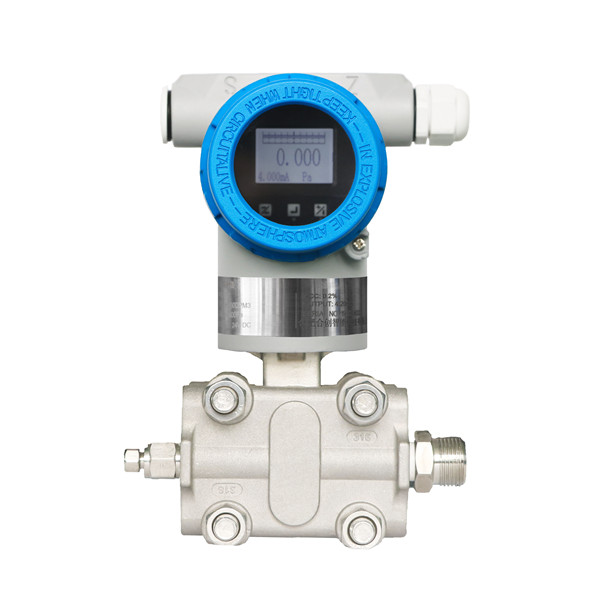

智能高精度差壓變送器

代碼

認證

A

用于非防爆

1

ExiaⅡCT6

2

ExiaⅡCT4

3

ExdⅡBT6

其它認證或正在申請的認證信息請與合創公司聯系

代碼

代碼

A

4…20mA

H

4…20mA，HART

P

PROFIBUS-PA

F

FF

代碼

顯示

A

無顯示

L

LCD

代碼

外殼，電纜入口，防護等級

A

鋁14，M20×1.5，IP66/67

B

鋁14，G1/2，IP66/67

C

鋁14，1/2NPT，IP66/67

代碼

傳感器額定量程 表壓

7B

10mbar，PN160 (1kPa/100mH₂O)

7C

30mbar，PN160 (3kPa/300mH₂O)

7D

100mbar，PN160 (10kPa/1mH₂O)

7F

500bar，PN160 (50kPa/5mH₂O)

7H

3bar，PN160 (300kPa/30mH₂O)

7L

16bar，PN160 (1.6MPa/160mH₂O)

7M

40bar，PN160 (4MPa/400mH₂O)

8F

500mbar，PN420 (50kPa/5mH₂O)

8H

3bar，PN420 (300kPa/30mH₂O)

8L

16bar，PN420 (1.6MPa/160mH₂O)

8M

40bar，PN420 (4MPa/400mH₂O)

8W

300bar，PN420 (30MPa/3000mH₂O)

代碼

標定，單位

1

標定額定量程，mbar/bar

2

標定額定量程，kPa/MPa

3

標定額定量程，mmH₂O/mH₂O

4

標定額定量程，psi

代碼

膜片材料

1

316L

2

合金C-276

X

其他特殊要求

其它特殊要求膜片請與合創公司聯系

代碼

過程連接螺紋,泄放閥

A

內螺紋1/4NPT，尾部排放口

B

內螺紋1/4NPT，側部排放口

C

內螺紋1/2NPT，尾部排放口

D

內螺紋1/2NPT，側部排放口

E

外螺紋 M20×1.5，尾部排放口

F

外螺紋 M20×1.5，側部排放口

代碼

過程連接件材質

3

316

H

合金C

代碼

安裝支架

A

無

U

管裝安裝支架

典型型號：HC50 AHL A7D 21A3 U
